一、通讯架构

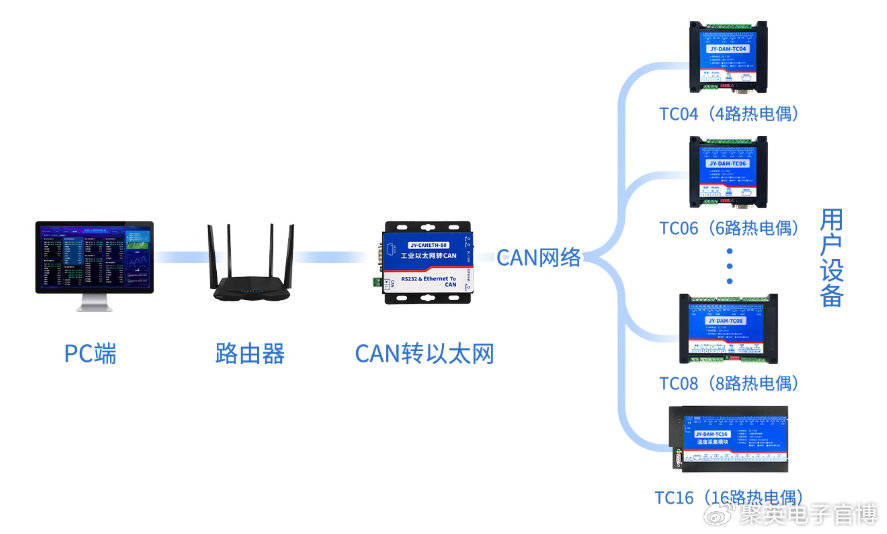

CAN转网口
上位机通过CAN转以太网转换器，连接多个CAN终端设备，实现热电偶温度采集功能。

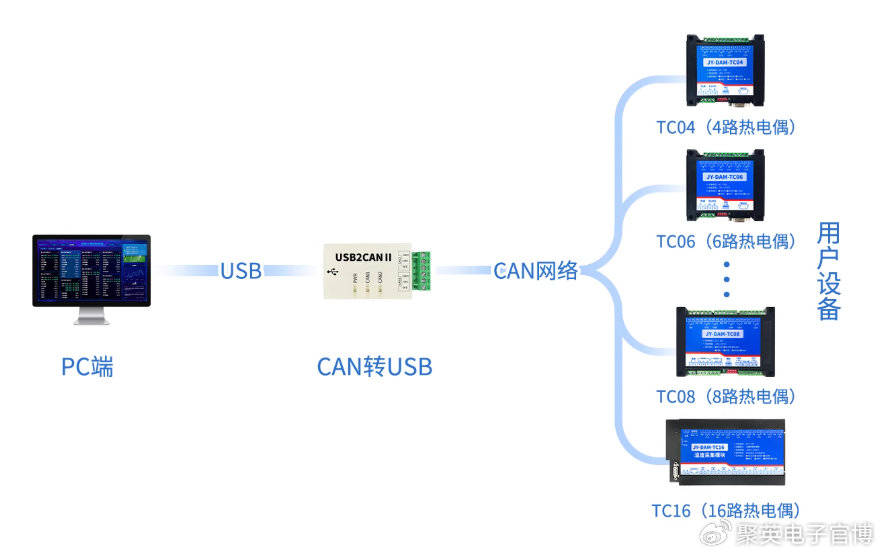

CAN转USB
上位机通过CAN转USB转换器，连接多个CAN终端设备，实现热电偶温度采集功能。
二、功能特性
热电偶温度采集：可选4路、6路、8路、10路、12路、16路通道，默认K型热电偶；
高低温测试：模块经过高低温试验箱测试可在-40℃~85℃下正常工作；
看门狗：精心设计的外部看门狗，电路24小时不岩机，稳定运行；
电源：宽压DC7-30V，具备防反接保护功能；
高精度24位AD转换：默认采样率10hz(所有通道1秒10次)，分辨率0.1℃，精度±1℃，绝对精度0.15℃；

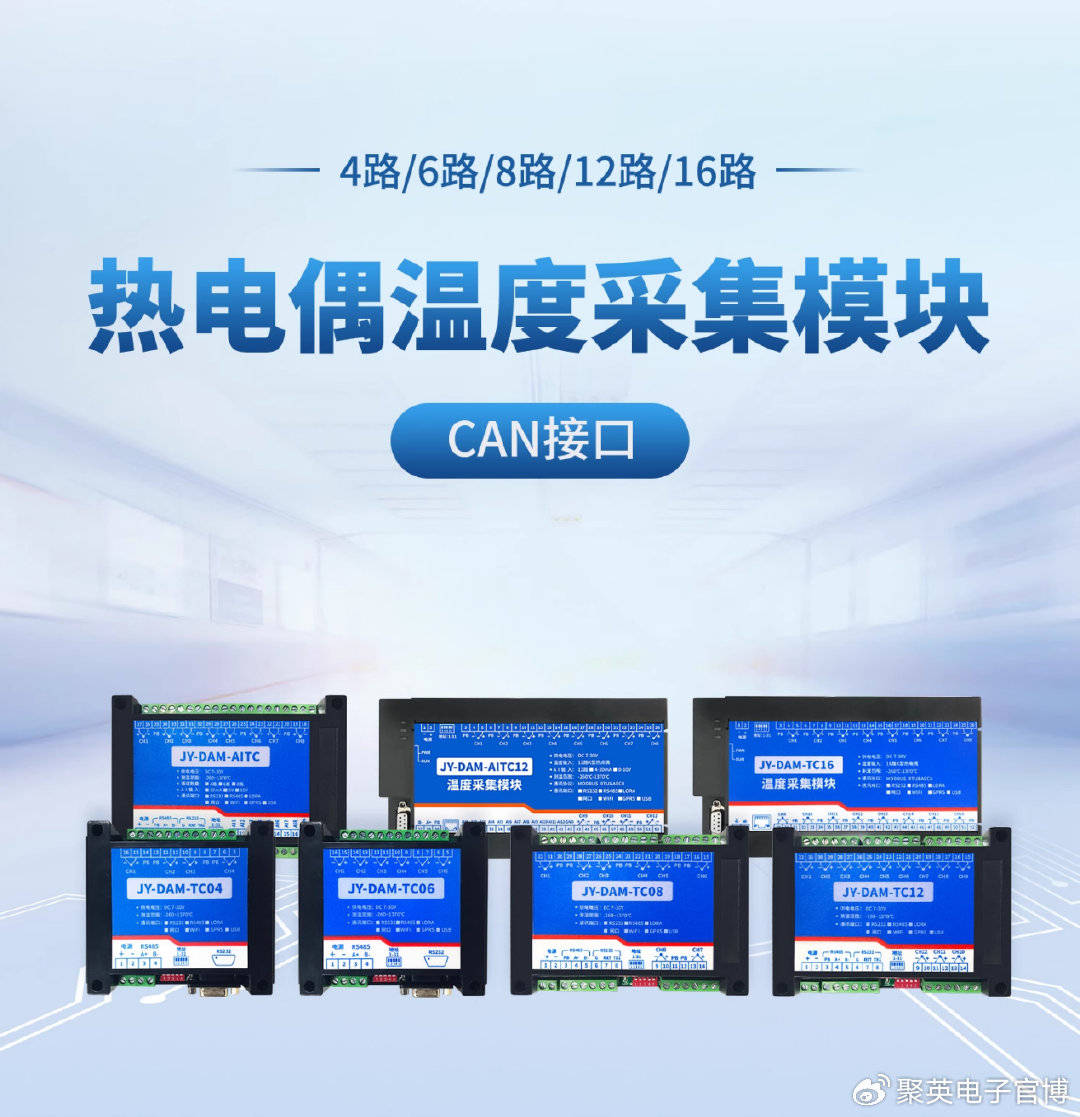

三、产品规格
1.TC04
4路热电偶温度采集：默认K型，其他类型定制：J、K、T、E、R、S、B
RS232接口，DB9母头
CAN接口
RS485接口，光耦隔离
电源：宽压DC7-30V，防反接保护
尺寸：115*9*40mm
2.TC06
6路热电偶温度采集：默认K型，其他类型定制：J、K、T、E、R、S、B
RS232接口，DB9母头
CAN接口
RS485接口，光耦隔离
电源：宽压DC7-30V，防反接保护
尺寸：115*90*40mm
3.TC08
8路热电偶温度采集：默认K型，其他类型定制：J、K、T、E、R、S、B
RS232接口，端子(RX、TX、GND)
CAN接口
电源：宽压DC7-30V，防反接保护
尺寸：145*90*40mm
4.TC12
12路热电偶温度采集：默认K型，其他类型定制：J、K、T、E、R、S、B
RS232接口，端子(RX、TX、GND)
CAN接口
电源：宽压DC7-30V，防反接保护
尺寸：145*90*40mm
5.TC16
16路热电偶温度采集：默认K型，其他类型定制：J、K、T、E、R、S、B
CAN接口
RS232接口，DB母头
RS485接口，光耦隔离
电源：宽压DC7-30V，防反接保护
尺寸：179*48*40mm
6.AITC
4/6/8路热电偶温度采集：默认K型，其他类型定制：J、K、T、E、R、S、B
RS232接口，端子(RX、TX、GND)
8路模拟量输入，输入12位AD，默认4-20ma，可修改0-10V/0-5V
CAN接口
电源：宽压DC7-30V，防反接保护
尺寸：145*90*40mm
7.AITC12
12路热电偶温度采集：默认K型，其他类型定制：J、K、T、E、R、S、B
12路模拟量输入，输入12位AD，默认4-20ma，可修改0-10V/0-5V
CAN接口
RS485接口，光耦隔离
RS232接口，DB母头
电源：宽压DC7-30V，防反接保护
尺寸：179*48*40mm

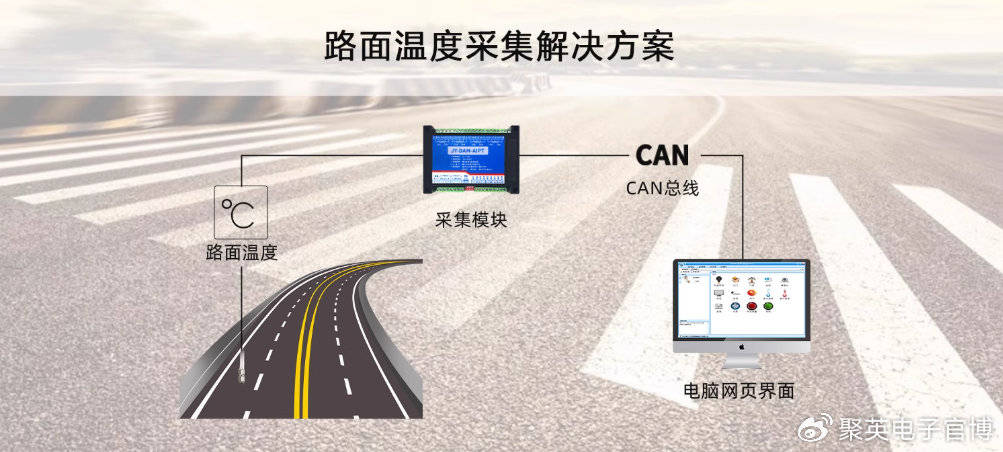

四、应用场景
1、工业自动化
在智能制造生产线中，热电偶温度采集模块通过CAN接口实现了分布式温度监控系统的构建。例如，在注塑机控制系统中，模块直接安装在模具关键部位，实时采集温度数据并通过CAN总线传输至PLC。
2、新能源汽车
电动汽车的电池组、电机和电控系统对温度异常极为敏感。采用分布式CAN总线温度监测方案，在电池模组中部署N个热电偶采集点。控制电池包的温差在±2℃以内，提升循环寿命。

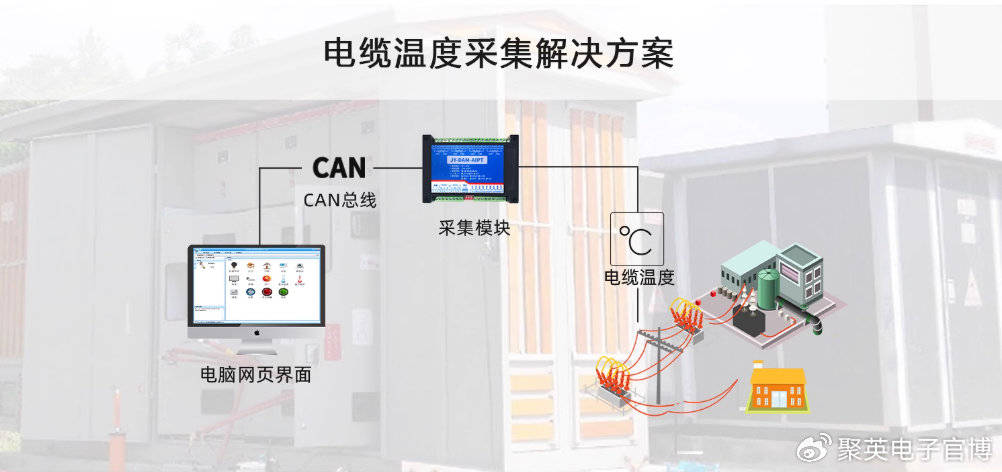

3、电力能源行业
在风力发电机组中，CAN接口温度模块每10秒采集一次轴承温度，数据包包含时间戳和CRC校验。结合振动数据分析，准确识别润滑不足故障，支持通过网关修改采样频率和报警阈值，特别在光伏逆变器领域，模块的宽温设计(-40~125℃)确保了在沙漠电站等极端环境下的稳定运行。
4、智能楼宇与冷链物流
大型数据中心通过CAN总线构建三级温度监控网络，在机柜、空调回风口等关键位置布置热电偶模块。冷链运输领域则利用模块的低温特性，在冷藏车厢内形成多点监测网格，温度数据与GPS位置信息绑定存储。
温度采集模块的应用，解决了传统有线测温或本地无线测温在距离、部署难度和移动性上的限制，是实现广域温度物联网监测的关键设备。
